Kabel

Kabel dalam bahasa Inggris disebut cable merupakan sebuah alat yang digunakan untuk mentransmisikan sinyal dari satu tempat ke tempat lain.
Kabel seiring dengan perkembangannya dari waktu ke waktu terdiri dari berbagai jenis dan ukuran yang membedakan satu dengan lainnya. Berdasarkan jenisnya, kabel terbagi menjadi 3 yakni kabel tembaga (copper), kabel koaksial, dan kabel serat optik.

Sejarah

Kabel mulai ditemukan saat manusia membutuhkan sebuah alat yang berguna untuk menghubungkan suatu perangkat dengan perangkat lain., dan ditemukan pada awal 1400an. Proses penemuan kabel ini tidak sama antara satu jenis kabel dengan kabel lainnya. Penemuan kabel tembaga membutuhkan proses yang paling lama dibanding kabel yang lain, hingga akhirnya berhasil ditemukan sebuah telepon. Penemuan kabel koaksial mengikuti penemuan kabel tembaga. Baru-baru ini, kabel koaksial telah disempurnakan kembali dengan penemuan kabel serat optik yang sangat tipis dan mampu mentransmisikan sinyal cahaya.

Jenis

Kabel tembaga

Kabel tembaga terbagi atas UTP (Unshielded Twisted Pair) dan STP (Shielded Twisted Pair).Perbedaan dari keduanya adalah adanya pelindung dan tidak adanya pelindung pada bagian inti konduktornya. Kabel UTP terdiri dari 4 pasang kabel dengan jalinan yang berbeda-beda tiap incinya. Semakin rapat jalinan tersebut, tingkat transimisi dan harganya semakin tinggi. Kabel UTP ini menggunakan konektor RJ-45 yang biasa digunakan untuk Ethernet, ISDN, atau sambungan telepon. Dengan kabel UTP, kita dapat mengirimkan data lebih banyak dibandingkan LAN.
Sedangkan, kabel STP terdiri dari sepasang kabel yang dilindungi oleh timah, dan masing-masing kabel tersebut dibungkus oleh pelindung.

Kabel koaksial

Kabel koaksial ditemukan oleh Oliver Heaviside. Merupakan kabel yang terdiri dari dua buah konduktor, yaitu terletak di tengah yang terbuat dari tembaga keras yang dilapisi dengan isolator dan melingkar di luar isolator pertama dan tertutup oleh isolator luar. Kabel koaksial memiliki 3 bagian utama, yakni pelindung luar, pelindung berupa anyaman tembaga, dan isolator plastik.
Kabel koaksial memiliki kapasitas pita lebar (bandwidth) 10 Mbps dan kapasitas node 30 node.Kabel koaksial sering dipakai sebagai jalur transmisi untuk frekuensi sinyal radio.
Beberapa jenis kabel koaksial, yaitu:

1. Kabel coaxial RG-62A/U : merupakan kabel berwarna hitam dengan inti berupa kabel serabut. Ukuran kabel ini kurang lebih 0.25 inch (6 mm).
2. Thin coaxial cable: merupakan kabel koaksial berdiameter rata-rata 5mm yang berwarna gelap dan banyak digunakan dikalangan radio amatir.
3. Thick coaxial cable: merupakan kabel berdiameter rata-rata 12mm dan sering dikenal sebagai yellow cable.

Kabel serat optik

Kabel serat optik merupakan sebuah kabel yang terbuat dari kaca atau plastik yang berfungsi untuk mentransmisikan sinyal cahaya. Kabel serat optik berukuran sangat tipis dan berdiameter sehelai rambut manusia yang saat ini paling banyak digunakan sebagai media transimisi dalam teknologi komunikasi modern.
Bagian-bagian utama serat optik tersebut adalah bagian inti tempat merambatnya gelombang cahaya, lapisan selimut yang mengelilingi bagian inti dengan indeks bias yang lebih kecil, dan lapisan jake yang melindungi bagian inti dan selimut dengan plastik yang elastis. Komponen utama sistem serat optik terdiri dari transmitter (Laser Diode dan Laser Emmiting Diode), information channel yang berupa serat optik, dan receiver.

Manfaat

Secara umum, kabel memiliki fungsi sebagai media transimisi yang berperan untuk mempercepat penyampaian pesan.Setiap kabel memiliki spesialisasi fungsi yang berbeda-beda. Kabel tembaga seringkali digunakan sebagai penghubung ke jaringan telepon dan Ethernet.  Kabel koaksial sering kita gunakan pada televisi dan radio. Sedangkan, kabel fiber optik sering kita gunakan sebagai jalinan penghubung bawah laut (underwater lines) merupakan media transmisi antar samudera, qube, dan video pay per view.

Kelebihan

1. Kabel Tembaga. Beberapa kelebihan dari kabel tembaga, antara lain adalah harganya murah, instalasinya mudah, mudah didapat, dan fleksibel, menggunakan satu medium untuk semua.
2. Kabel Koaksial. Beberapa kelebihan dari kabel koaksial adalah kapasitas bandwith dan jangkauan transmisi yang lebih besar, pengiriman informasi yanglebih cepat, dan lebih murah dari serat optik.
3. Kabel Serat Optik. Beberapa kelebihan dari kabel serat optik adalah berukuran tipis dan berdiameter sehelai rambut manusia, dapat mentransmisikan sinyal cahaya, kapasitas bandwidth dan kecepatan transmisi yang sangat besar, mencapai terabyte, mudah untuk dibawa, serta tidak rentan terhadap gangguan frekuensi listrik.

Kelemahan

1. Kabel Tembaga. Beberapa kelemahan dari kabel tembaga adalah rentan terhadap gangguan frekuensi listrik dan radio, tidak dapat mentransmisikan sinyal cahaya, dan kapasitas bandwithnya yang kecil.
2. Kabel Koaksial. Beberapa kelemahan dari kabel koaksial adalah sulit dalam instalasinya, sering mengakibatkan masalah dalam koneksi jika kedua ujungnya tidak di ground dengan baik, dan lebih mahal jika dibandingkan dengan kabel tembaga.
3. Kabel Serat Optik. Beberapa kelemahan dari kabel serat optik adalah harganya yang mahal termasuk peralatan khusus untuk penyambungannya, serta konstruksinya yang lemah sehingga memerlukan lapisan penguat untuk proteksi.

sumber : http://id.wikipedia.org/wiki/Kabel

Kabel UTP perlu kita gunakan untuk saling menyalurkan jaringan internet,dan di dalam kabel UTP ini di dalamnya ada 8 helai kabel kecil yang berwarna-warni,dan ini warna kabel kecil yang ada di dalam kabel UTP :


Sebelum memulai, tentu kita harus punya alat untuk mengkrimping seperti :

• Tank Crimping
• Kabel UTP
• Konektor RJ-45
• Cable Tester

Ujung A

   1. Putih Orange
   2. Orange
   3. Putih Hijau
   4. Biru
   5. Putih Biru
   6. Hijau
   7. Putih Coklat
   8. Coklat



Ujung B

   1. Putih Orange
   2. Orange
   3. Putih Hijau
   4. Biru
   5. Putih Biru
   6. Hijau
   7. Putih Coklat
   8. Coklat

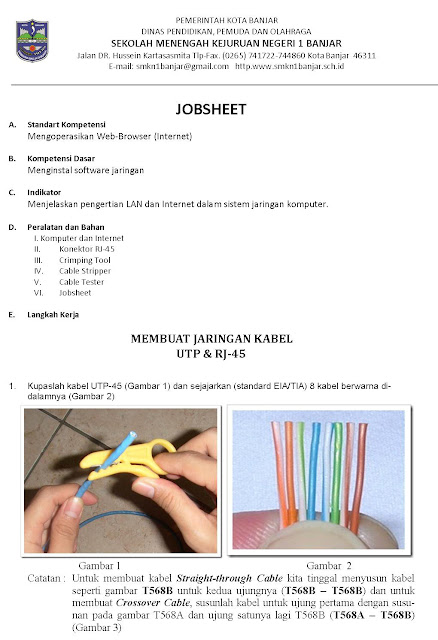

• Kupas bagian ujung kabel UTP, kira-kira 2 cm

• Buka pilinan kabel, luruskan dan urutankan kabel sesuai standar TIA/EIA 368B

• Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,

• Masukan kabel  yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar.

• Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada  konektor RJ-45 sudah “menggigit” tiap-tiap kabel.

• Setelah selesai pada ujung yang satu, lakukan lagi pada ujung yang lain

• Langkah terakhir adalah menge-cek kabel yang sudah kita buat tadi dengan menggunakan LAN tester, caranya masukan masing-masing ujung kabel (konektor RJ-45) ke masing2 port yang tersedia pada LAN tester, nyalakan dan pastikan semua lampu LED menyala sesuai dengan urutan kabel yang kita buat.

• Dibawah ini adalah contoh ujung kabel UTP yang telah terpasang konektor RJ-45 dengan benar, selubung kabel (warna biru) ikut masuk kedalam konektor, urutan kabel dari kiri ke kanan (pada gambar dibawah ini urutan pin kabel dimulai dari atas ke bawah).

sumber : http://alihnurningsih.blogspot.com/2012/09/pengkabelan-straight-dan-crossover.html

Cara Setting Kabel LAN Straight dan Crossover

---

Internet pada masa ini sudah menjadi sesuatu yang biasa. Setiap orang, sekolah dan perkantoran sudah menggunakan internet untuk menunjang dan mempermudah dalam pekerjaan mereka. Tetapi sekarang saya tidak membahas tentang internet, tetapi membahas bagaimana menggungakan 1 internet dengan banyak komputer. Diperlukan router atau hub untuk mengkoneksikan beberapa komputer itu.

Saya pernah mengalami kendala di kantor saat menginstalasi komputer baru ke network yang ada. Pertama saya membeli kabel LAN straight karena saya sempat membaca sebuah artikel (lupa situsnya..hehee..) ditulis jika menggunakan hub dan diperlukan kabel straight. Setelah pasang kabel ternyata koneksinya error dengan tulisan "Limited or no Connectivity". Nah looo.... Mulai dah gejala-gejala bikin parno kambuh.. Akhirnya saya coba di komputer lain disebelahnya, ternyata koneksi berhasil. Tapi kenapa dikomputer baru ga bisa ya??? Trus browsing lagi, ketemu situs lain yang menyarankan menentukan IPaddress statis dab DNS Server-nya. Langsung aja coba.. Koneksinya berhasil, tetapi gak bisa akses internet.. (x,x) Berfikir dalam hati "Gue harus gimana nih???"

Nah jika ada sobat yang mengalami hal seperti saya, ikuti saja langkah-langkah yang saya lakukan ya...

PERTAMA :
Buka Local Area Connection Status di pojok kanan bawah (icon komputer kembar) kemudian klik Properties, trus pada tampilan Local Area Properties klik Configure silahkan cari pilihah Speed and Duplex (setiap tipe LAN pada komputer memiliki menu yang berbeda, tetapi pasti ada settingan Speed and Duplex) set valuenya menjadi 10 Mbps Full Duplex. Setelah itu klik OK. Koneksi LAN anda akan me-restart secara otomatis.

Jika masih terjadi error pada Koneksi LAN anda berarti tipe kabel LAN yang anda gunakan tidak cocok. Sebelumnya saya menggunakan kabel LAN tipe Straight kemudian saya ubah pemasangan nya dengan LAN tipe Cross (Crossover). Jika anda sebelum nya menggunakan kabel LAN tipe Cross, coba ganti pakai Straight saja. Karena keadaan mesin kita tidak ada yang bisa memastikan (buktinya komputer sebelah mau, dan komputer baru ga mau, padahal settingan semua sudah disamakan)

KEDUA
Cara membuat kabel LAN tipe Straight sangat mudah, tapi sebagai referensi sobat-sobat semua, saya jelaskan dengan gambar saja ya.. Ikuti saja warna kabel2 berikut.

Berikut alat alat yang diperlukan untuk pemasangan kabel LAN
1. Kabel LAN UTP isi 8

Untuk harga kabel UTP isi 8 saya membeli seharga Rp. 5.000/meter. Jika membeli yang murahan seharga Rp. 3.000/meter bisa berdampak pada koneksi terputus-putus. Jika menggunakan kabel yang berjarak panjang, usahakan menggunakan kualitas yang bagus, seharga kurang lebih Rp. 5.000/meter.

2. Jack RJ45 Connector

Harga untuk 1 buah RJ45 saya membeli Rp. 2.500, ada beberapa jenis dan kualitas untuk RJ45, tetapi tetap usahakan beli yang kualitas yang baik agar penyambungan kabel tidak mengalami kendala atau masalah.

3. Crimping (Tang penjepit)

Harga tang Crimping berkisar Rp. 35.000 sampai Rp. 50.000 an. Ada berbagai bentuk yang bisa anda pilih dan fungsinya sama saja.

Berikut adalah cara pemasangan LAN tipe Straight

Ujung kabel pertama       Ujung kabel kedua

Warna kabel untuk LAN straight sama antara ujung satu dan ujung lainnya.


Kemudian untuk kabel LAN tipe Cross



Untuk mempermudah sobat jika sudah terlanjur pasang ujung pertama dengan warna berbeda, lakukan hal berikut pada ujung kedua, berikut perubahan nya. Pin 1 ditukar dengan Pin 3 (jadi Pin 1 dimasukkan ke Pin 3 dan Pin 3 dimasukkan ke Pin 1) dan yang selanjutnya tukarkan pin yang 2 dengan pin 6 (kabel yang seharusnya dimasukkan ke pin 2, masukkan ke pin 6 demikian sebaliknya)

Kesimpulannya

PIN           Unjung 1                         Ujung 2
1               1.putih orange               3.putih hijau
2               2.orange                         6.hijau
3               3.putih hijau                   1.putih orange
4               4.biru                               4.biru
5               5.putih biru                     5.putih biru
6               6.hijau                             2.orange
7               7.putih cokelat               7.putih cokelat
8               8.cokelat                         8.cokelat

media : http://www.putraprogram.com/berita-10-page0.htm

Cara Memasang Konektor RJ-45
